Насосы НД – двухстороннего входа горизонтальные одноступенчатые предназначены для перекачивания нефтепродуктов: сырой нефти, автомобильного и авиационного бензина, дизельного топлива температурой от 278 до 318К (от 5° до 45°С).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Подача, м3/ч | 1200 |
| Напор, м | 65 |
| Частота вращения, об.мин | 1450 |
| Мощность, кВт | 250 |
| Допустимый кавитационный запас, м | 3,6 |

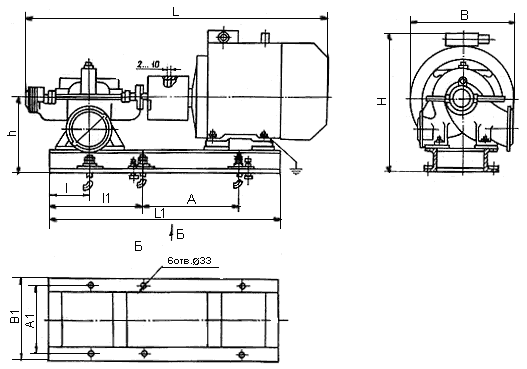

ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА
| Тип двигателя | Мощность, кВт | Напряжение, В | L | L1 | l | l1 | A | A1 | B | B1 | H | h | Масса, кг |
| ВАО2-315М4 | 250 | 380/660 | 2543 | 1945 | 380 | 1066 | 614 | 600 | 1020 | 670 | 1312 | 845 | 2906 |

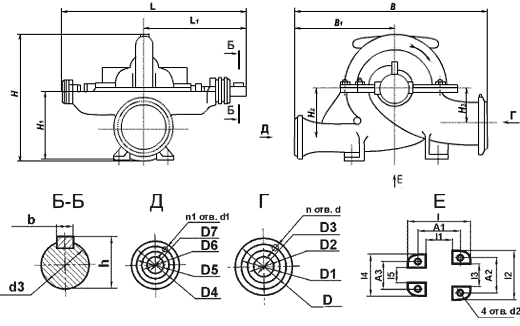

ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
| 1264 | 678 | 790 | 410 | 720 | 400 | 720 | 400 | 1392 | 770 | 1012 | 600 | 435 | 335 | 39 | 600 | 600 |
| A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Масса |
| 600 | 500 | 460 | 430 | 350 | 440 | 400 | 370 | 300 | 23 | 23 | 32 | 55 | 16 | 12 | 16 | 1280 |
